Produktbeskrivelse
|

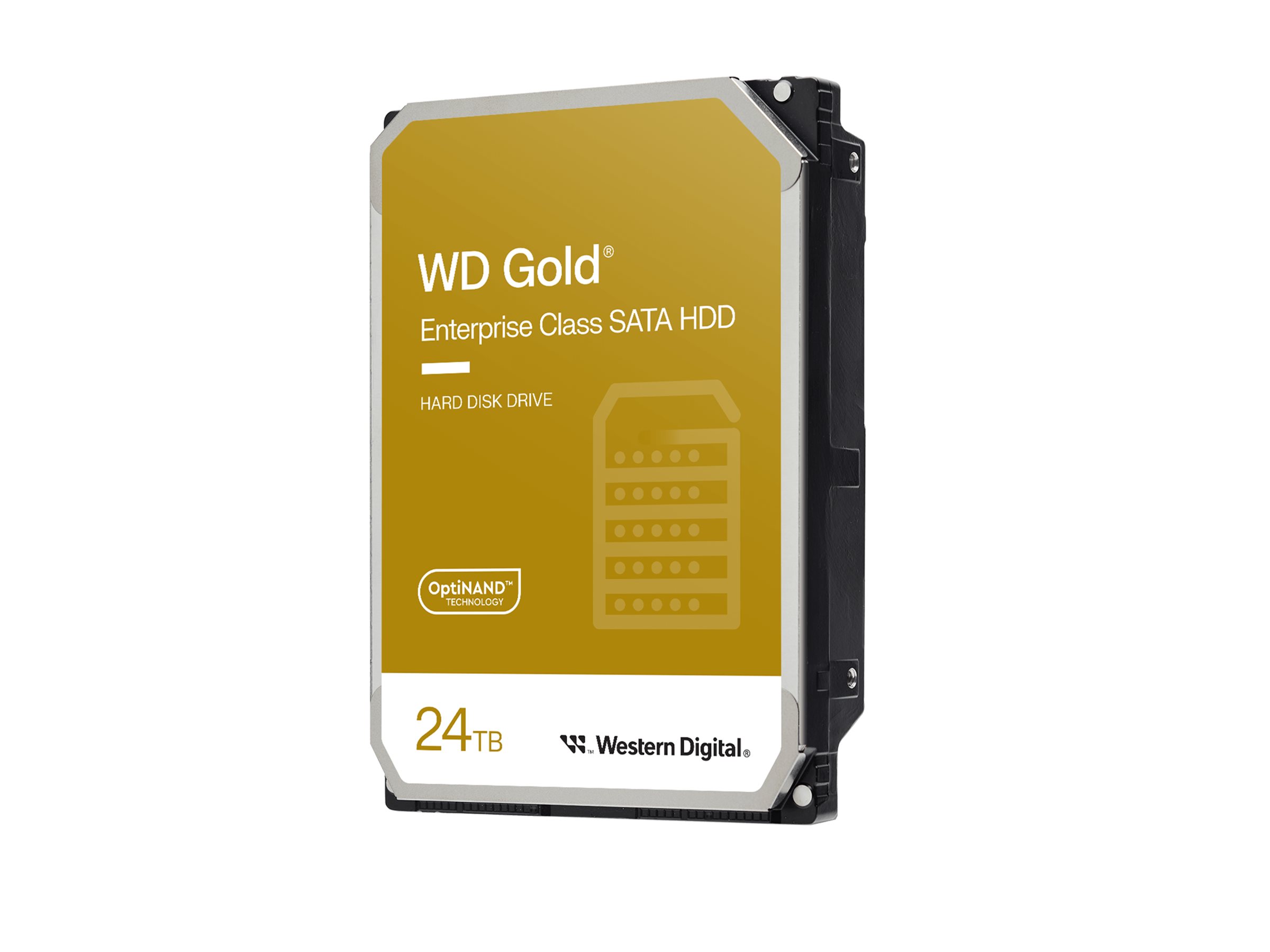

WD Gold WD242KRYZ - harddisk - Enterprise - 24 TB - SATA 6Gb/s
|
|
Type
|
Harddisk - intern
|
|
Kapacitet
|
24 TB
|
|
Model
|
3.5"
|
|
Grænseflade
|
SATA 6Gb/s
|
|
Dataoverførselshastighed
|
600 MBps
|
|
Buffer størrelse
|
512 MB
|
|
Spindelhastighed
|
7200 rpm
|
|
Drevklasse
|
Enterprise
|
|
Egenskaber
|
Konventionel magnetisk optagelse (CMR), OptiNAND-teknologi, HelioSeal, ArmorCache Technology, avanceret format 512e, vibrationsresistent
|
|
Dimensioner (B x D x H)
|
101.6 mm x 147 mm x 26.1 mm
|
|
Vægt
|
670 g
|
|
Producentgaranti
|
5 års garanti
|
|
Generelt
|
|
|---|---|
|
Bredde
|
101.6 mm
|
|
Buffer størrelse
|
512 MB
|
|
Dybde
|
147 mm
|
|
Egenskaber
|
Konventionel magnetisk optagelse (CMR), OptiNAND-teknologi, HelioSeal, ArmorCache Technology, avanceret format 512e, vibrationsresistent
|
|
Enhedstype
|
Harddisk - intern
|
|
Grænseflade
|
SATA 6Gb/s
|
|
Højde
|
26.1 mm
|
|
Kapacitet
|
24 TB
|
|
Model
|
3.5"
|
|
Vægt
|
670 g
|
|
Præstation
|
|
|
Drevklasse
|
Enterprise
|
|
Intern datahastighed
|
279 MBps
|
|
Overføringshastighed, drev
|
600 MBps (ekstern)
|
|
Spindelhastighed
|
7200 rpm
|
|
Driftssikkerhed
|
|
|
MTBF (forventet tid mellem fejl)
|
2,500,000 timer
|
|
Ekspansion og forbindelse
|
|
|
Interface
|
1 x SATA 6 Gb/s
|
|
Kompatibel bås
|
3.5"
|
|
Effekt
|
|
|
Strømforbrug
|
6.7 watt (aktiv) | 5.6 watt (ledig)
|
|
Programmer & Systemkrav
|
|
|
OS nødvendig
|
Linux, Microsoft Windows Server, Microsoft Windows
|
|
Diverse
|
|
|
Overensstemmelsesstandarder
|
BSMI, ICES-003, FCC, KC, Maghreb, RCM, UKCA, VCCI, CB, TUV, UL, NMB-003
|
|
Producentgaranti
|
|
|
Service & Support
|
Begrænset garanti - 5 år
|
|
Miljømæssige parametre
|
|
|
Lydudbredelse
|
25 dBA
|
|
Maks. driftstemperatur
|
60 °C
|
|
Maks. Opbevaringstemperatur
|
70 °C
|
|
Min. driftstemperatur
|
5 °C
|
|
Min. lagertemperatur
|
-40 °C
|
|
Modstandsdygtighed over for stød (non-operativ)
|
200 g @ 2 ms halvsinuskurve
|
|
Modstandsdygtighed over for stød (operativ)
|
40 g @ 2 ms halvsinuskurve
|
