Produktnummer 1000623870
Modell DGS-1510-28P/E
Varumärke D-Link
EAN 0790069467936
Vikt 3.67 kg

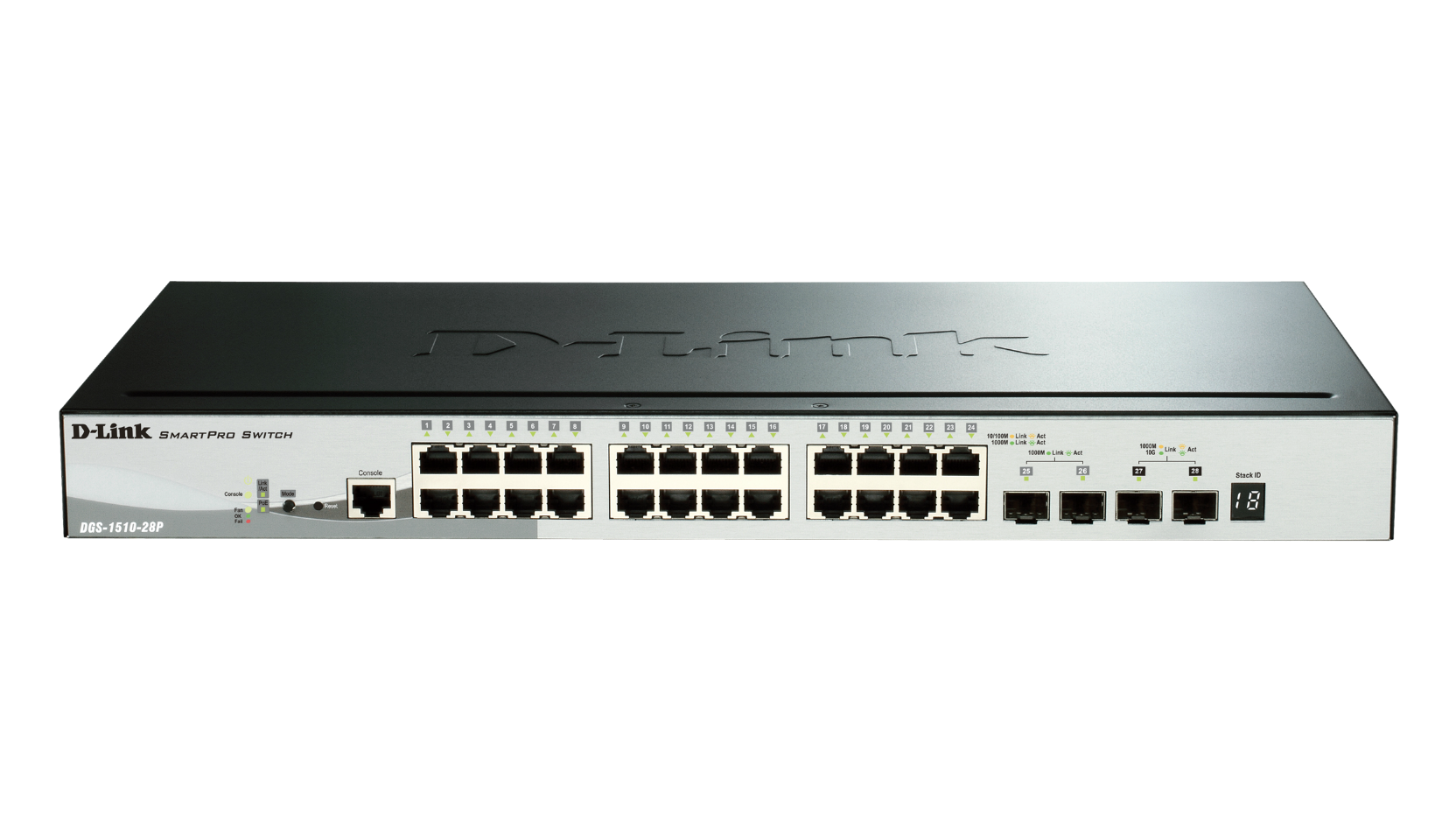

Produktbeskrivelse | D-Link DGS 1510-28P - switch - 28 porte - smart - monterbar på stativ |
Enhedstype | Switch - 28 porte - L3 - smart - kan stables |
Pakningstype | Monterbar på stativ |
Undertype | Gigabit Ethernet |
Porte | 24 x 10/100/1000 (PoE+) + 2 x Gigabit SFP + 2 x 10 Gigabit SFP+ |
Power Over Ethernet (PoE) | PoE+ |
PoE-budget | 193 W |
Præstation | Omkoblingskapacitet: 92 Gbps<br>Videresendelsespræstation (64-byte pakkestørrelse): 68,45 Mpps<br>Stablende båndbredde: 40 Gbps |
Kapacitet | Statiske MAC-poster: 512<br>ARP-indtastninger: 256<br>IPv6 router: 32<br>IPv4 router: 64 |
MAC adresse table størrelse | 16.384 indtastninger |
Jumborammesupport | 9216 byte |
Routingprotokol | IGMPv2, IGMP, statisk IP routing, IGMPv3, MLDv2, MLD |
Protokol til fjernadministration | SNMP 1, RMON 1, Telnet, SNMP 3, SNMP 2c, HTTP, TFTP, CLI |
Egenskaber | Datatransport, komplet duplex ydeevne, auto-negotiation, auto-uplink (auto MDI/MDI-X), DoS attack beskyttelse, portspejling, IPv6 understøttet, STP support, RSTP support, MSTP support, ACL support, QoS, Cable Diagnostics Function, IPv4 support, LLDP support, SPQ, Multicast filtreringsfunktion, 2 blæsere, 1,5 MB pakkebuffer, Protokol-baseret VLANs support, DRR, LLDP-MED, WRR, MAC based VLAN, HOL Blocking Prevention, tilbageløkke-detektion, ARP spoofing, Asymmetric VLAN, anti-stemme-VLAN |
Overensstemmelsesstandarder | IEEE 802.3, IEEE 802.3u, IEEE 802.1D, IEEE 802.1Q, IEEE 802.3ab, IEEE 802.1p, IEEE 802.3x, IEEE 802.3ad (LACP), IEEE 802.1w, IEEE 802.1x, IEEE 802.3ae, IEEE 802.1s, IEEE 802.3az |
Effekt | AC 120/230 V (50/60 Hz) |
Dimensioner (B x D x H) | 44 cm x 21 cm x 4.4 cm |
Vægt | 2.54 kg |
Producentgaranti | Begrænset livtidsgaranti |
Allmänt | |
---|---|
Funktioner | Flödeskontroll, full duplex, auto-negotiation, auto-uplink (auto MDI/MDI-X), skydd mot DoS-attacker, portspegling, stöd för IPv6, stöd för STP (Spanning Tree Protocol), stöd för RSTP (Rapid Spanning Tree Protocol), stöd för MSTP (Multiple Spanning Tr |
Jumbo Frame-support | 9216 byte |
Kapacitet | Statiska MAC-poster: 512 | ARP-poster: 256 | IPv6-routes: 32 | IPv4-routes: 64 |
Krypteringsalgoritm | SSL, TLS, SSL 3.0, SSL 2.0, PEAP, TTLS |
MAC Address Table Size | 16.384 poster |
Max antal enheter i en stapel | 6 |
Modell | Skrivbordsmodell, rackmonterbar |
Nätverksprotokoll | IGMPv2, IGMP, statisk IP-routing, IGMPv3, MLDv2, MLD |
PoE (Power Over Ethernet) | PoE+ |
PoE-budget | 193 W |
Portar | 24 x 10/100/1000 (PoE+) + 2 x Gigabit SFP + 2 x 10 Gigabit SFP+ |
Prestanda | Växlingskapacitet: 92 Gbps | Vidarebefordransprestanda (64 bytes paketstorlek): 68,45 Mpps | Stackningsbandbredd: 40 Gbps |
Protokoll för administration på distans | SNMP 1, RMON 1, Telnet, SNMP 3, SNMP 2c, HTTP, TFTP, CLI |
Standarder som följs | IEEE 802.3, IEEE 802.3u, IEEE 802.1D, IEEE 802.1Q, IEEE 802.3ab, IEEE 802.1p, IEEE 802.3x, IEEE 802.3ad (LACP), IEEE 802.1w, IEEE 802.1x, IEEE 802.3ae, IEEE 802.1s, IEEE 802.3az |
Statusindikatorer | Strömförsörjning, fel, PoE, fläkt, länk/aktivitet/hastighet, stack |
Typ av enhet | Switch - 28 portar - L3 - smart - staplingsbar |
Undertyp | Gigabit Ethernet |
Verifieringsmetod | RADIUS, TACACS+, Secure Shell v.2 (SSH2) |
Expansion/Anslutning | |
Gränssnitt | 24 x 1000Base-T RJ-45 PoE+ - 30 W | 2 x 1000Base-X SFP | 2 x 10GBase-X SFP+ |
Strömtillförsel | |
Nätdel | Intern strömförsörjning |
Nätspänning | AC 120/230 V (50/60 Hz) |
Strömkonsumtionsställ med | 21 Watt |
Diverse | |
MTBF (genomsnittstid mellan fel) | 275,428 timmar |
Standarder som följs | VCCI, C-Tick, BSMI, cUL, CB, CCC, FCC, IPv6 Ready |
Dimensioner och vikt | |
Bredd | 44 cm |
Djup | 21 cm |
Höjd | 4.4 cm |
Vikt | 2.54 kg |
Tillverkarens garanti | |
Service och support | Begränsad garanti - livstid |
Miljöparametrar | |
Luftfuktighet vid drift | 0 - 95 % (icke-kondenserande) |
Luftfuktighet vid lagring | 0 - 95 % (icke-kondenserande) |
Max temperatur vid drift | 50 °C |
Max temperatur vid förvaring | 70 °C |
Min temperatur vid drift | -5 °C |
Min temperatur vid förvaring | -20 °C |
